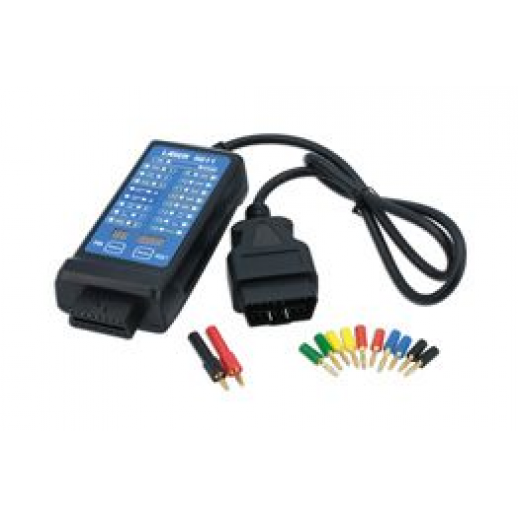

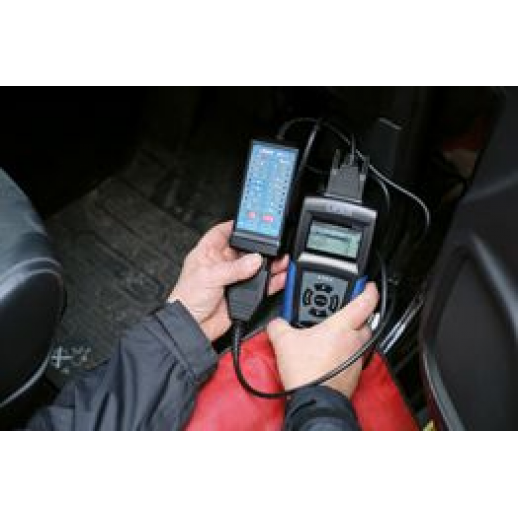

Liittimen OBD (On Board Diagnostic) -liitäntäprotokollan signaalitunniste ja katkeamislaatikko, joka on suunniteltu käytettäväksi OBDII/EOBDII-diagnostiikkalaitteiden kanssa.

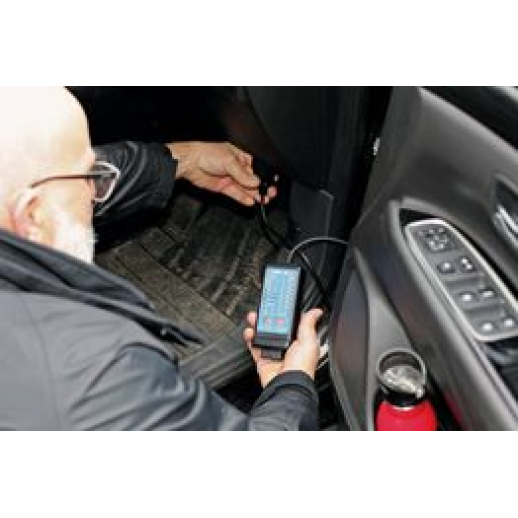

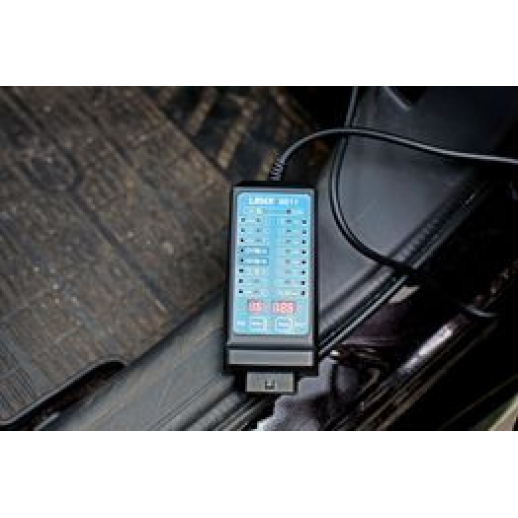

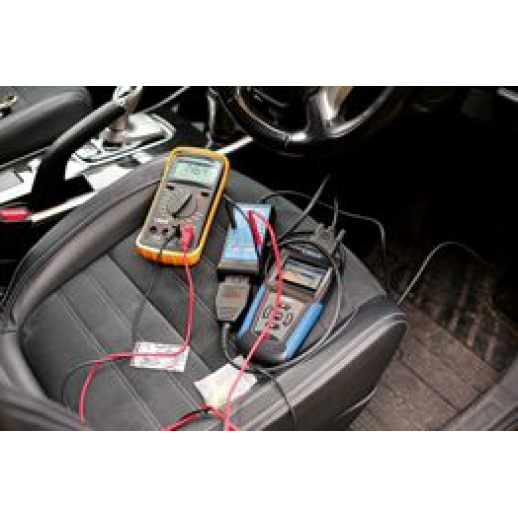

Ilmastimen avulla teknikko voi testata signaalitietoja samanaikaisesti oskilloskoopilla tai yleismittarilla pääsy ajoneuvon sisäiseen diagnostiikkaan dataan. Tuotteessa on myös digitaalinen näyttö, jonka avulla käyttäjä voi vaihtaa nastojen välillä määrittääkseen, ovatko koskettimet jännitteisiä vai maadoitettuja ja mitä jännitettä ne kuljettavat.

Ühilduub 12- ja 24V -järjestelmät; Se kytketään suoraan liittimen OBD-liitäntään.
Valittavan nastan jännitteen digitaalinen ilmaisin. Nasta 16 on suojattu suojaamaan diagnostiikkalaitteita liittimen johdotusvirheiltä.
Protokollan merkkivalo palaa vastaavissa nastoissa – nasta 6 = CAN H, nasta 14 = CAN L, nasta 2 = VPW+, PWM+, nasta 10 PWM-, nasta 7 K_LINE & nasta 15 L_LINE.
